Description

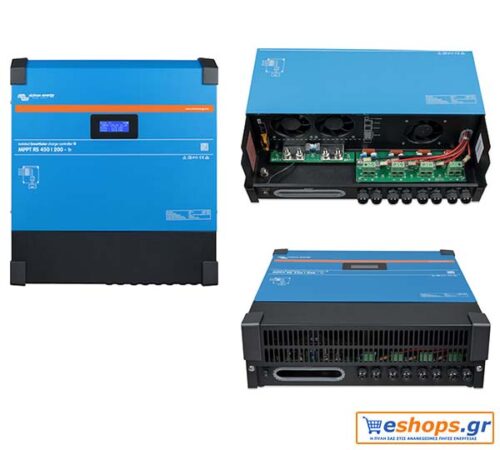

Victron SmartSolar MPPT 450/200-Tr – MPPT Ρυθμιστής Φόρτισης 200A Φωτοβολταϊκών
Victron SmartSolar MPPT 450/200-Tr – MPPT Ρυθμιστής Φόρτισης 200A : Οι ελεγκτές ηλιακής φόρτισης SmartSolar MPPT RS είναι η λύση Victrons για συστήματα με μεγάλες σειρές συνδεδεμένες φωτοβολταϊκές συστοιχίες που φορτίζουν συστοιχίες μπαταριών 48 V DC. Με άλλα λόγια αυτό το προϊόν είναι τέλειο για μεγάλα συστήματα μπαταριών εκτός δικτύου και συνδεδεμένων στο δίκτυο.
Διαθέσιμο σε μοντέλα 5,76 kW και 11,52 kW, διαθέτει χαρακτηριστικά που περιλαμβάνουν ευρεία είσοδο ηλιακής τάσης λειτουργίας 80-450 VDC, ανεξάρτητες εισόδους παρακολούθησης, πλήρη συνδεσιμότητα, απομονωμένες φωτοβολταϊκές συνδέσεις, οθόνη ενδείξεων, πλήρως προγραμματιζόμενες παραμέτρους φόρτισης μπαταρίας και ενεργή ψύξη. Επίσης ο νέος σχεδιασμός μεταλλικής θήκης και οι πλήρως καλυμμένες ηλεκτρικές συνδέσεις βελτιώνουν την ασφάλεια και εκσυγχρονίζουν την παρουσίαση σύμφωνα με την τελευταία σουίτα προϊόντων Victron.
Χρήση Victron SmartSolar RS MPPT 450/200
Ο ηλιακός ελεγκτής φόρτισης (solar charge controller) Victron SmartSolar RS MPPT 450/200 είναι ιδανικός για μεγάλα αυτόνομα φωτοβολταϊκά πακέτα καθώς και υβριδικά στα 48V που μπορούν να καλύψουν όλες τις ανάγκες μιας οικίας ή μιας επιχείρησης.
Με την χρήση του αλγορίθμου MPPT για μέγιστη απορρόφηση ενέργειας από το φωτοβολταϊκό στις εκάστοτε συνθήκες ηλιοφάνειας. Επίσης 30% περισσότερη ενέργεια από τον ήλιο σε σχέση με τους PWM ρυθμιστές φόρτισης.
Η χρήση 4 εισόδων MPPT, με μέγιστη τάση εισόδου 450V (εύρος 80-450V) η κάθεμια, προσφέρει ευελιξία στον σχεδιασμό του αυτόνομου βάσει της τοποθεσίας εγκατάστασης.
Η φόρτιση των μπαταριών φωτοβολταϊκών βαθιάς εκφόρτισης πραγματοποιήται σε τρία στάδια:
- Bulk – αρχική φόρτιση με το μέγιστο ρεύμα, ο ρυθμιστής εκμεταλλεύεται όλη την ενέργεια από το φωτοβολταϊκό
- Absorption – μπαταρία φορτισμένη στο 80-90%
- Float – μπαταρία πλήρως φορτισμένη
Περιλαμβάνουν ενσωματωμένη οθόνη ενδείξεων για παρακολούθηση της παραγωγής και του συστήματος αποθήκευσης και τη δυνατότητα παραμετροποίησης του συστήματος με smartphone μέσω bluetooth, με χρήση της εφαρμογής VictronConnect.
Επιπλέον δυνατότητα προγραμματισμού λειτουργίας εξισορρόπησης (equalization) των μπαταριών για μεγιστοποίηση της διάρκειας ζωής τους. Παραλληλισμός και συγχρονισμός φόρτισης ως και 25 SmartSolar RS MPPT 450/200 μέσω VE.Can διαύλου επικοινωνίας. Τέλος είσοδος VE.Direct καλωδίου – δυνατότητα σύνδεσης Victron Battery Monitor, MPPT Control, Color Control GX.
Συνδυάζεται με (μπαταρία στα 48V):
- ως 26 φωτοβολταϊκά πάνελ των 440Wp (συνολικά και στις 4 MPPT εισόδους)
- 24 2βολτες μπαταρίες φωτοβολταϊκών βαθιάς εκφόρτισης SOPzS 965Ah@C120 ή SOPzV 990Ah@C120 για 2-3 μέρες αυτονομία το χειμώνα
- Αντιστροφέα αυτόνομου φωτοβολταϊκού Victron Phoenix/Multiplus 5.000VA, Victron Quattro 8.000VA, Victron Quattro 10.000VA στα 48V
Μέρη Victron SmartSolar MPPT 450/200-Tr
Ελεγκτής ηλιακής φόρτισης εξαιρετικά γρήγορης παρακολούθησης μέγιστης ισχύος (MPPT) : Το MPPT RS SmartSolar είναι ένας ελεγκτής ηλιακής φόρτισης 48 V με είσοδο Φ/Β έως 450 VDC και έξοδο 100 A ή 200 A. Χρησιμοποιείται σε ηλιακές εφαρμογές εντός και εκτός δικτύου όπου απαιτείται μέγιστη ισχύς φόρτισης μπαταρίας.
Πολλαπλές ανεξάρτητες εισόδους παρακολούθησης MPPT: Με πολλαπλούς ιχνηλάτες MPPT, μπορείτε να βελτιστοποιήσετε τη σχεδίαση του ηλιακού σας πάνελ για μέγιστη απόδοση για τη συγκεκριμένη τοποθεσία σας.
Απομονωμένες συνδέσεις ΦΒ για πρόσθετη ασφάλεια: Η πλήρης γαλβανική απομόνωση μεταξύ των συνδέσεων φωτοβολταϊκών και μπαταριών παρέχει πρόσθετη συνολική ασφάλεια του συστήματος.
Ευρύ φάσμα τάσης MPPT: 80 – 450 VDC Φ/Β εύρους λειτουργίας, με τάση εκκίνησης 120 VDC Φ/Β.
Ελαφρύ, αποτελεσματικό και αθόρυβο: Χάρη στην τεχνολογία υψηλής συχνότητας και τη νέα σχεδίαση, αυτός ο ισχυρός φορτιστής ζυγίζει μόνο 7,9 κιλά για το μοντέλο 100 Α. Επιπλέον, έχει εξαιρετική απόδοση, χαμηλή ισχύ αναμονής και πολύ αθόρυβη λειτουργία.
Οθόνη και Bluetooth: Η οθόνη διαβάζει τις παραμέτρους της μπαταρίας και του ελεγκτή. Η πρόσβαση στις παραμέτρους είναι δυνατή με ένα smartphone ή άλλη συσκευή με δυνατότητα Bluetooth. Επιπλέον, το Bluetooth μπορεί να χρησιμοποιηθεί για τη ρύθμιση του συστήματος και την αλλαγή των ρυθμίσεων με το VictronConnect.
Παρακολούθηση αντίστασης απομόνωσης φωτοβολταϊκών για γαλήνη σε υψηλότερες τάσεις: Το MPPT RS παρακολουθεί συνεχώς τη συστοιχία φωτοβολταϊκών και μπορεί να ανιχνεύσει εάν υπάρχουν σφάλματα που μειώνουν την απομόνωση των πάνελ σε μη ασφαλή επίπεδα.
Θύρα VE.Can και VE.Direct: Για σύνδεση σε συσκευή GX για παρακολούθηση συστήματος, καταγραφή δεδομένων και απομακρυσμένες ενημερώσεις υλικολογισμικού. Το VE.Can επιτρέπει την παράλληλη σύνδεση έως και 25 μονάδων μεταξύ τους και τον συγχρονισμό της φόρτισής τους.
Συνδέσεις I/O: Προγραμματιζόμενο ρελέ, αισθητήρα θερμοκρασίας, βοηθητικό, ψηφιακή είσοδο και συνδέσεις αισθητήρα τάσης. Ακόμα η απομακρυσμένη είσοδος μπορεί να δεχτεί το Victron smallBMS και άλλα BMS με σήμα άδειας φόρτισης.
Τεχνικά Χαρακτηριστικά
Battery voltage: 48 V
Rated charge current: 100 A 200 A
Maximum charge power: 5,8 kW at 57,6 V 11,5 kW at 57,6 V
Charge voltage ‘absorption’ Default setting: 57,6 V (adjustable)
Charge voltage ‘float’ Default setting: 55,2 V (adjustable)
Programmable voltage range Minimum: 36 V
Maximum: 62 V
Charge algorithm: Multi-stage adaptive (adjustable)
Battery temperature sensor: Included
Maximum efficiency: 96 %
Self-consumption: 15 mA
SOLAR
Maximum DC PV voltage: 450 V
Start-up voltage: 120 V
MPPT operating voltage range: 80 – 450 V (1)
Number of trackers: 2 4
Max. PV operational input current: 18 A per tracker
Max. PV short circuit current (2): 20 A per tracker
Maximum PV array size per tracker (3): 7200 Wp (450 V x 20 A) (3)
PV Isolation fail level (4): 100 kΩ
GENERAL
Synchronised Parallel Operation: Yes, up to 25 units with VE.Can
Programmable relay (5): Yes
Protection
PV reverse polarity
Output short circuit
Over temperature
Data communication: VE.Direct port, VE.Can port & Bluetooth (6)
General purpose analogue/digital in port: Yes, 2x
Remote on-off : Yes
Operating temperature range: -40 to +60°C (fan assisted cooling)
Humidity (non-condensing): max 95%
ENCLOSURE
Material & Colour: steel, blue RAL 5012
Protection category: IP21
Battery-connection: M8 bolts
Weight: 7.9 kg 13.7 kg
Dimensions (h x w x d) in mm: 440 x 313 x 126 487 x 434 x 146
Ποια είναι τα οφέλη ενός ηλιακού φορτιστή Victron Energy;
Οι ηλιακοί φορτιστές Victron Energy έχουν σχεδιαστεί για να λειτουργούν σε όλες τις καιρικές συνθήκες και ακραίες θερμοκρασίες. Έχουν μια μεγάλη ποικιλία χαρακτηριστικών που τα καθιστούν ιδανικά για χρήση σε RV, σκάφη και αυτοκίνητα. Οι ηλιακοί φορτιστές Victron Energy μπορούν να κρατήσουν τις μπαταρίες φορτισμένες για μήνες κάθε φορά, καθιστώντας τους ιδανικούς για μακροχρόνια αποθήκευση.
Οι ηλιακοί φορτιστές Victron Energy έχουν πολλά πλεονεκτήματα που τους καθιστούν ιδανική επιλογή για όσους θέλουν να χρησιμοποιούν ανανεώσιμες πηγές ενέργειας. Μερικά από τα οφέλη των ηλιακών φορτιστών Victron Energy περιλαμβάνουν:
1. Έχουν σχεδιαστεί για να λειτουργούν σε όλες τις καιρικές συνθήκες και ακραίες θερμοκρασίες.
2. Έχουν μια μεγάλη ποικιλία χαρακτηριστικών που τα καθιστούν ιδανικά για χρήση σε τροχόσπιτα, σκάφη και αυτοκίνητα.
3. Οι ηλιακοί φορτιστές Victron Energy μπορούν να κρατήσουν τις μπαταρίες φορτισμένες για μήνες κάθε φορά, καθιστώντας τους ιδανικούς για μακροχρόνια αποθήκευση.
4. Τοποθετούνται εύκολα και απαιτούν λίγη συντήρηση μόλις εγκατασταθούν.
5. Είναι ένας φιλικός προς το περιβάλλον τρόπος για να τροφοδοτήσετε τις συσκευές σας.
